前言：建筑外墻墻面施工前要先批膩?zhàn)樱佔(zhàn)邮┕さ沫h(huán)境溫度是在5-35℃內(nèi)，空氣濕度小于85%，底材濕度小于10%，這樣的環(huán)境要求對(duì)夏季膩?zhàn)邮┕た墒莻€(gè)不小的挑戰(zhàn)。

夏季天氣多變，膩?zhàn)邮┕げ粚?duì)會(huì)出現(xiàn)哪些現(xiàn)象，要怎樣解決呢？

1：干得快

現(xiàn) 象：膩?zhàn)臃哿显谕袄镎{(diào)配時(shí)干的很快，難施工，批刮后失水快，不能正常收壓或施工后干燥過(guò)快。

原 因：施工環(huán)境氣溫太高，濕度太低、通風(fēng)太強(qiáng)及陽(yáng)光直曬，膩?zhàn)又械膹?fù)合材料反應(yīng)加速。

解 決 方 案：

注意施工環(huán)境，避免在高溫時(shí)段、陽(yáng)光直曬時(shí)段施工，控制施工場(chǎng)地通風(fēng)強(qiáng)度。當(dāng)基面出現(xiàn)太過(guò)干燥、吸水快的情況時(shí)建議刷涂界面劑或者預(yù)先濕潤(rùn)基面再施工。

2：批刮翻卷、卷皮

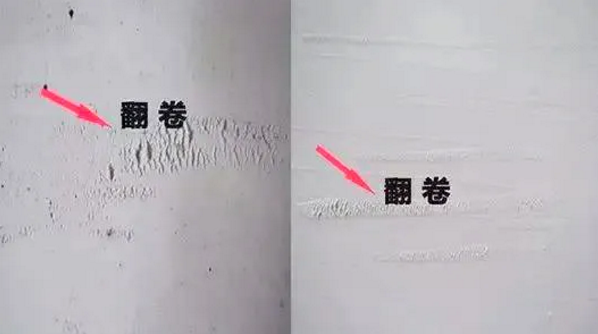

現(xiàn) 象:膩?zhàn)釉谂?、收壓時(shí)出現(xiàn)翹起或呈鱗片現(xiàn)象。

原 因：基面太干燥或施工現(xiàn)場(chǎng)溫度太高。

解 決 方 案：

避免太干燥時(shí)施工，避開中午這種高溫時(shí)段施工。而針對(duì)批刮已翻皮的膩?zhàn)討?yīng)該鏟除膩?zhàn)樱克⒎忾]材料后重新批刮。

3、起泡

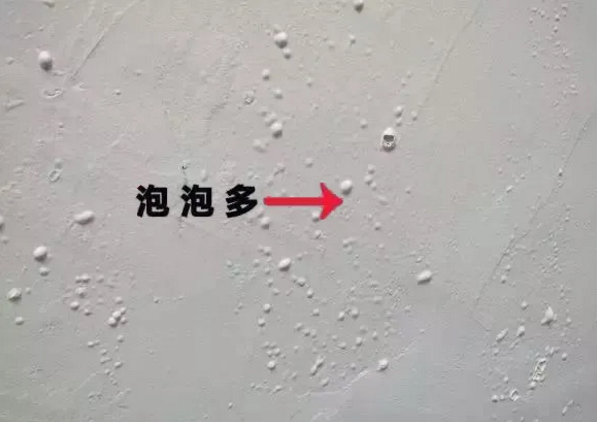

現(xiàn) 象：膩?zhàn)优螘r(shí)產(chǎn)生氣泡或者批刮過(guò)后表面起泡。

原 因：夏季氣溫高，基層過(guò)于干燥致使膩?zhàn)涌旄?，從而產(chǎn)生氣泡，或者膩?zhàn)又兴峙蛎洸槐晃眨瑢?dǎo)致膩?zhàn)赢a(chǎn)生氣泡。

解 決 方 案：

 膩?zhàn)诱{(diào)配時(shí)應(yīng)按要求充分?jǐn)嚢瑁谶m宜溫度范圍施工。

①出現(xiàn)大面積起泡的膩?zhàn)用?，用鏟刀直接壓破小泡口，重新用合適的膩?zhàn)邮┕纹鹋莸拿鎸印?/span>

②膩?zhàn)右话阍跀嚢杈鶆蚝?，靜置10分鐘左右后，然后用電動(dòng)攪拌機(jī)再次攪拌后上墻。

③施工第2道或者后面一道面層出現(xiàn)起泡現(xiàn)象，應(yīng)在水印消掉前用刮刀進(jìn)行壓泡破除處理，保證膩?zhàn)用嫔喜怀霈F(xiàn)氣泡。

④特別粗糙的墻面，一般底料盡可能選擇粗的膩?zhàn)印?/span>

⑤在墻體過(guò)分干燥或風(fēng)大光照強(qiáng)烈的環(huán)境下，先盡可能用清水潤(rùn)濕墻面，待墻體無(wú)明水之后，再進(jìn)行膩?zhàn)訉拥氖┕巍?/span>

4、掉粉、脫層

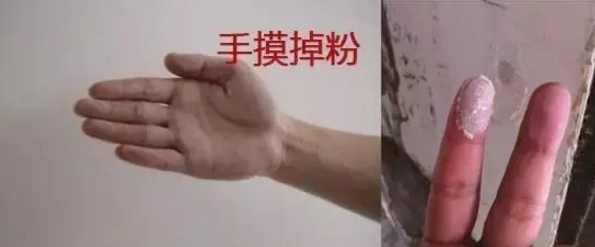

現(xiàn) 象：施工完成及干透后，用手觸摸有掉粉現(xiàn)象，嚴(yán)重的甚至出現(xiàn)前后兩道膩?zhàn)又g或膩?zhàn)优c基底之間相互剝離。

原 因：膩?zhàn)釉诟邷馗稍飼r(shí)施工，水分揮發(fā)快，沒(méi)有足夠水分進(jìn)行固化，因而容易脫粉。而底層膩?zhàn)邮杷煞刍瘒?yán)重，面層膩?zhàn)犹?，干燥太快?huì)造成脫層。

解 決 方 案：

高溫、干燥強(qiáng)風(fēng)天氣施工，將基面潤(rùn)濕無(wú)明水后再進(jìn)行膩?zhàn)邮┕?。施工時(shí)要收壓密實(shí)，適度掌握干燥時(shí)間。

①內(nèi)墻膩?zhàn)用鎸訏伖鈺r(shí)要掌握適宜的拋光時(shí)間，拋光的好時(shí)期就是待膩?zhàn)颖砻嫠∠Ш?，立即進(jìn)行拋光。實(shí)踐證明，飾面1-2㎡就應(yīng)該進(jìn)行壓平或拋光處理。

②外墻膩?zhàn)颖砻娓稍锖螅M(jìn)行適度打磨，并進(jìn)行充分的淋水保養(yǎng)，一般保養(yǎng)分為兩次或兩次以上效果會(huì)較好。

③產(chǎn)品要注意，應(yīng)存放在陰涼干燥處，并保證包封完好。

5、開裂

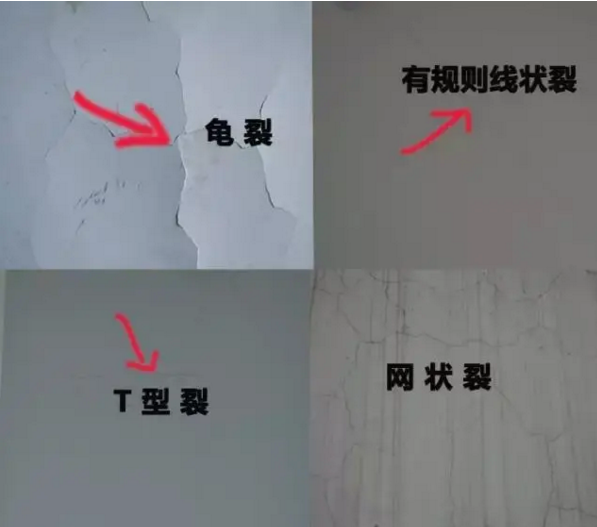

現(xiàn) 象：膩?zhàn)訉赢a(chǎn)生裂縫，開裂分為有規(guī)則線狀裂、T型裂、網(wǎng)狀裂、不規(guī)則較短狀裂、局部小龜裂、陰角裂同時(shí)有較多垂直短線裂等。

原 因：單遍批刮太厚，干燥太快，表干里不干，當(dāng)然裂紋有多種，主要有以下幾種：

① 基層未干透就施工，施工要求基層的含水率≤10%。

②底層膩?zhàn)游锤赏福瓦^(guò)面，表層先行干燥，而內(nèi)層還在繼續(xù)干燥過(guò)程中，造成層間干縮程度不一樣，容易開裂。

③基層處理時(shí)，補(bǔ)縫和補(bǔ)平材料未干透，上面就施刮硬度較強(qiáng)的內(nèi)墻膩?zhàn)?，容易造成開裂；

④施工太厚，內(nèi)部干燥較慢，表面干燥速度較快，也容易造成開裂。

解 決 方 案：

結(jié)構(gòu)松動(dòng)要待結(jié)構(gòu)穩(wěn)定后施工；水泥砂漿開裂或接縫開裂應(yīng)預(yù)先仔細(xì)做好接縫處理再批刮膩?zhàn)?；膩?zhàn)訃?yán)重開裂需鏟除后重批；快干裂一般不影響后續(xù)施工。

綜上，其實(shí)，夏季批刮膩?zhàn)樱瑧?yīng)該注意防通風(fēng)過(guò)強(qiáng)、防太陽(yáng)直曬、防高溫時(shí)段施工，注意了這些其實(shí)夏季也不失為一個(gè)批刮膩?zhàn)拥暮眉竟?jié)。要防止這些問(wèn)題的出現(xiàn)，較為基礎(chǔ)的解決方式是選擇一款好的產(chǎn)品，既能保證涂料的裝飾和保護(hù)性能，又能避免由于底材問(wèn)題造成的漆膜開裂，剝落等現(xiàn)象的發(fā)生。
